图表组件
页面内用来构建和展示数据图表的组件为图表组件。
图表组件的添加过程，可见组件的添加方法。
配置图表
图表组件的配置区域在页面画布区域的右侧。点击选中图表组件后，该组件对应的配置内容自动展开。
图表组件的配置内容包括数据配置和样式配置。
工作表选择
开始进行数据配置时，需要先选定图表组件要用到的工作表。
支持使用状态为「可用」的工作表。
并可在后续编辑中，修改选定的工作表。工作表修改后，已完成的数据配置会被置空。
选定工作表后，配置区域可见该工作表内所有可用于图表配置的字段。
支持用于图表配置的字段类型为文本、数值、日期、时间和布尔类型，其他不可用类型不会展示到图表配置区。
数据配置
图表组件的数据配置，包括：
- 维度：数据的分类方式，决定了图表如何对数据进行拆分（如：按“日期”、“渠道”或“国家”查看）。
- 指标： 需要观察的数据值，代表了您要观察的具体量化结果（如：点击量“求和”、留存率“均值”）。
- 过滤：通过设置条件排除或筛选数据，仅保留特定部分。
- 排序： 数据的排列规则，决定图表中各项的先后顺序。
其中，维度、指标和过滤，均支持批量选中字段并拖入。
图表渲染时，会按照数据配置的内容，基于工作表内的数据再次聚合计算。
配置维度（子维度）
所有类型字段均可用来配置维度，您可以从右侧将字段拖入维度配置区域

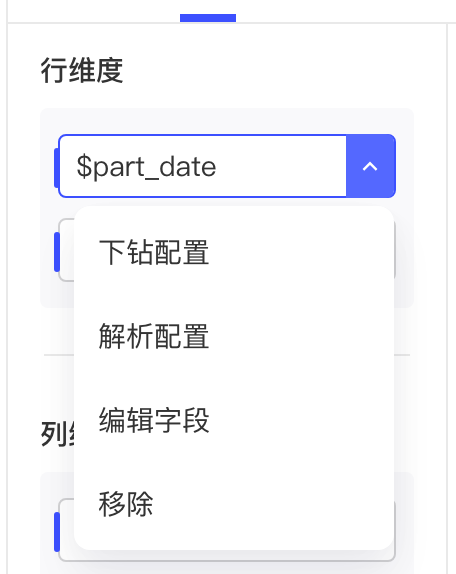

选中单个维度字段，可对该维度进行操作：
- 隐藏：仅一维表支持该配置，隐藏后维度字段会正常用于计算，但不会显示在表格内
- 编辑字段：修改图表内的展示名字，对于工作表内的字段名称无影响
- 移除：去掉该字段
配置指标
所有类型字段均可用来配置指标，您可以从右侧将字段拖入指标配置区域

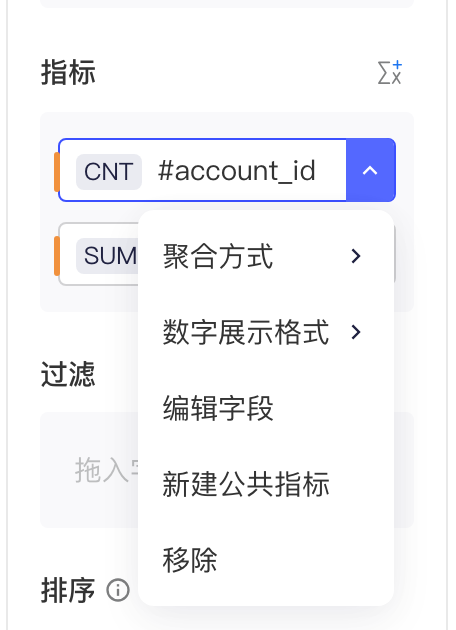

选中单个指标字段，可对该指标进行操作：
- 聚合方式：支持求和、均值、计数、去重计数、最大值、最小值
- 数字展示格式：支持取整、修改小数位数、修改百分比位数、自定义格式
- 隐藏：仅一维表支持该配置，隐藏后指标字段会正常用于计算，但不会显示在表格内
- 编辑字段：修改图表内的展示名字，对于工作表内的字段名称无影响
- 移除：去掉该字段
除了针对单个字段进行聚合，您也可以添加自定义指标实现留存率、人均付费金额等公式类型计算，详见 自定义指标。如果已经配置了公共指标，也可直接使用。
配置过滤
所有类型字段均可用来配置过滤。
过滤的结果，仅对当前配置的图表生效，使用同一个工作表的其他图表不受影响。

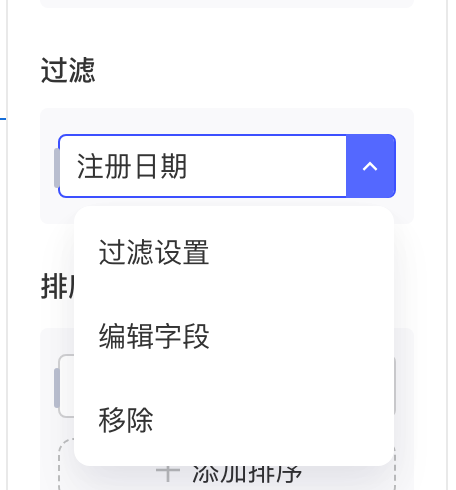

选中单个过滤字段，可对其进行操作：
-
过滤设置：配置过滤规则，并可将过滤字段设置为「图内过滤器」；
- 设置成「图内过滤器」后，会显示在图表上方，查看者也可以按照自己的需求调整过滤规则；
- 默认的过滤规则，为编辑者在配置区域配置的过滤规则；
- 未配置过滤规则时，字段的过滤不生效；
-
编辑字段：修改图表内的展示名字，对于工作表内的字段名称无影响
-
移除：去掉该字段
配置排序
仅可选择已添加的维度和指标到排序中。
存在多个排序项时，会先按照排序项的顺序进行混合排序，再使用排序后的数据进行图表渲染和展示。
数值类型的排序项，可进行升序和降序。非数值类型的，可按字母顺序进行排序。
指标被添加到排序时，会按照指标的计算结果进行排序。
样式配置
通过样式配置，来自定义图表的显示样式。根据图表类型的不同，可配置的样式内容有所不同。具体配置内容可在下方图表类型内查看。
图表类型
一维表
数据配置部分，需要至少配置一个指标，维度、过滤和排序为可配置项。
样式配置部分包含以下：
- 图表标题：打开后，图表的标题将会显示在图表上方
- 文字对齐：可设置表内的表头、维度和指标的对齐方式
- 表格样式：可在三种表头和间隔行样式中选择
- 单页显示行数：可选择单页显示行数，如果数据行数超过单页数量，则会出现翻页选项
- NULL值显示：针对工作表内的NULL值可根据设置的情况显示结果
- 外观设置：设置本组件的底色、边框颜色和边框粗细

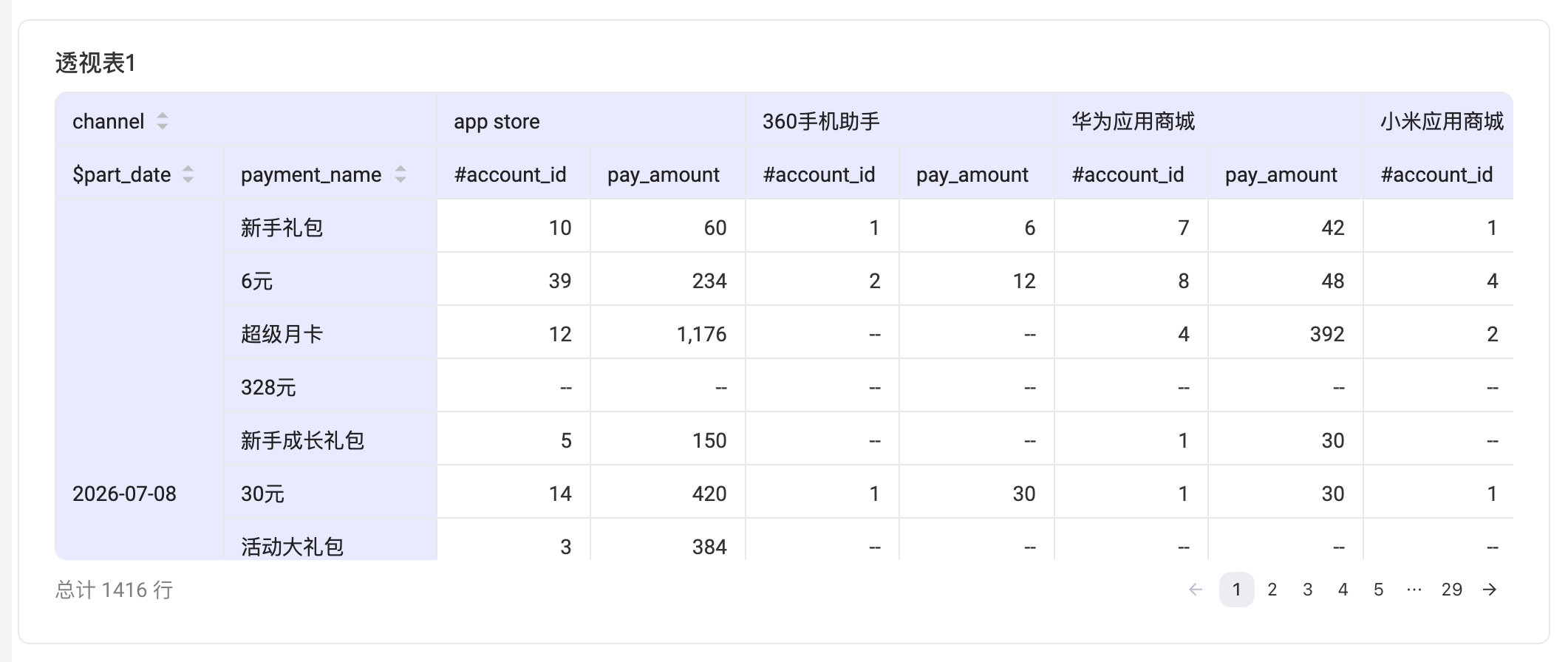

透视表
数据配置部分，需要至少配置一个指标，行维度、列维度、过滤和排序为可配置项。
样式配置部分包含以下：
- 图表标题：打开后，图表的标题将会显示在图表上方
- 文字对齐：可设置表内的表头、维度和指标的对齐方式
- 表格样式：可在三种表头和间隔行样式中选择
- 单页显示行数：可选择单页显示行数，如果数据行数超过单页数量，则会出现翻页选项
- NULL值显示：针对工作表内的NULL值可根据设置的情况显示结果
- 显示总计：可选择展示行总计、列总计
- 外观设置：设置本组件的底色、边框颜色和边框粗细

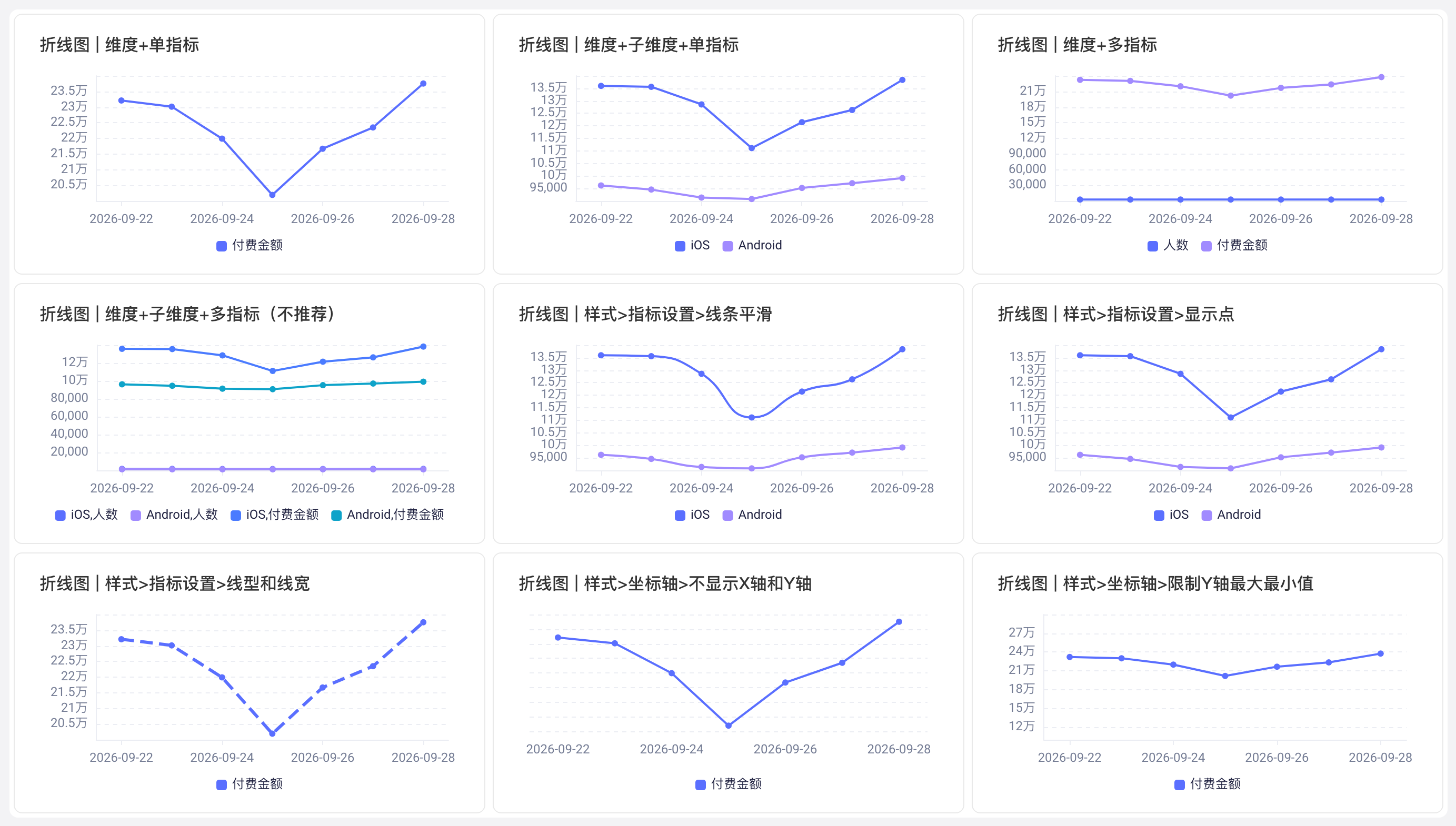

折线图
数据配置部分，需要至少配置一个指标，维度、子维度、过滤和排序为可配置项。
样式配置部分包含以下：
- 图表标题：打开后，图表的标题将会显示在图表上方
- 指标设置：存在多个指标时，可按指标设置折线的平滑、线性、线宽
- 坐标轴：设置坐标轴的显示与否，标签间隔，X轴可设置标签的显示角度，Y轴可设置最大最小值
- 显示条数：配置折线图渲染时X轴的维度数上限，以及决定线条个数的子维度数上限
- 缺失数据：设置维度存在，对应指标计算无时，折线图如何渲染
- 外观设置：设置本组件的底色、边框颜色和边框粗细

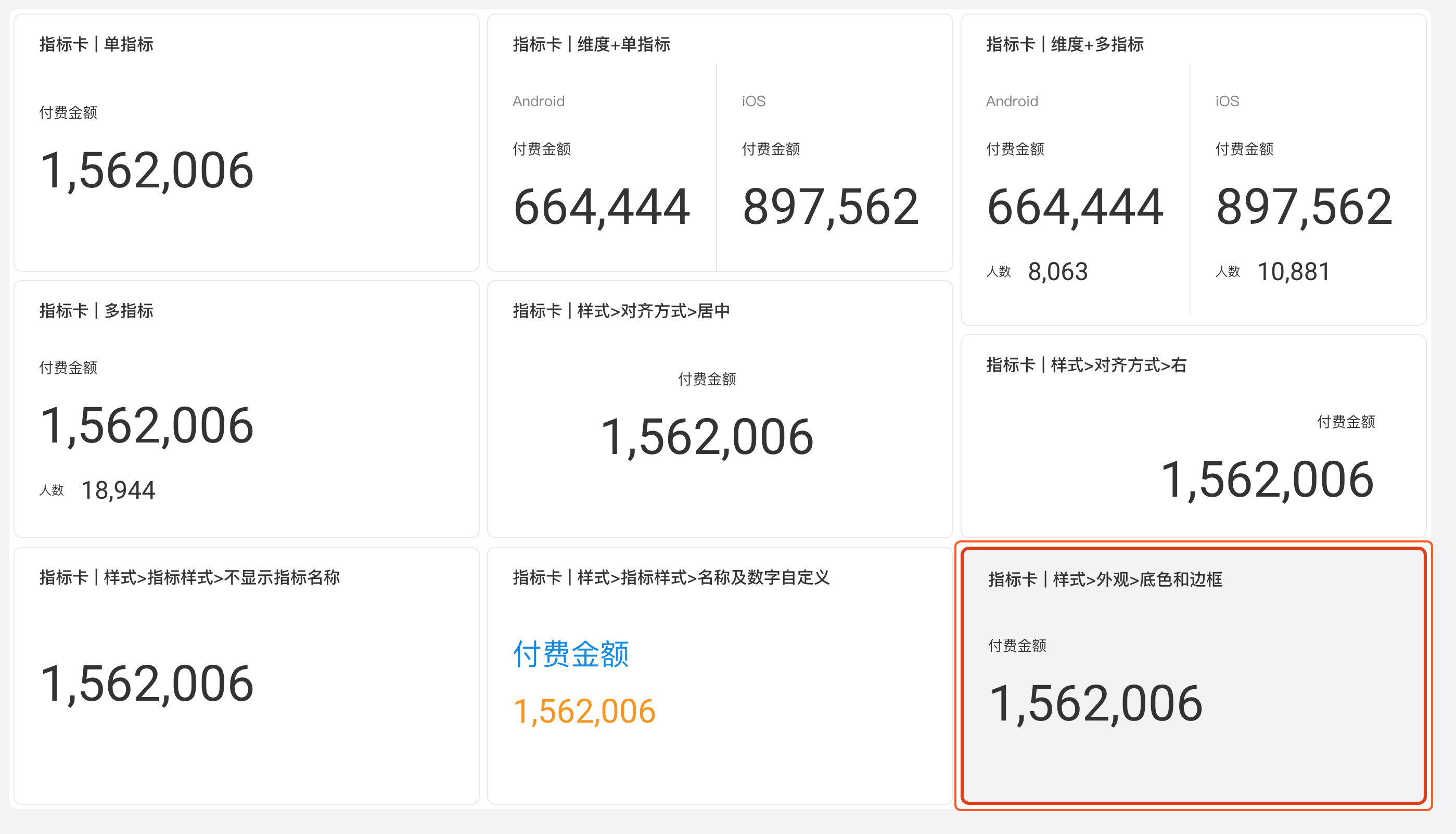

指标卡
数据配置部分，需要至少配置一个指标，维度和过滤为可配置项。

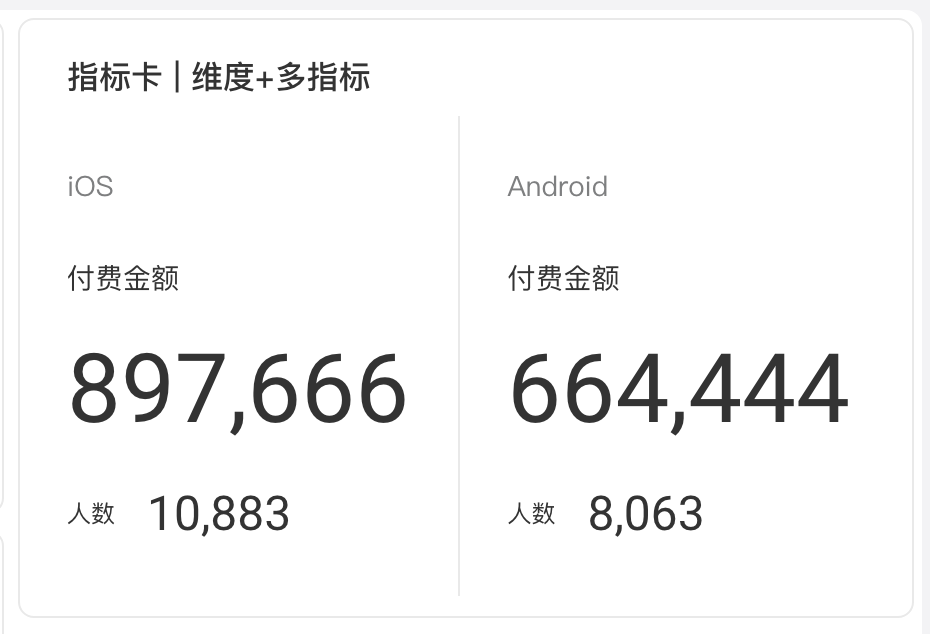

配置有多个指标时，指标会并列展示；配置了维度的情况下，会按照维度值展示不同维度对应的指标值。
样式配置部分包含以下：
- 图表标题：打开后，图表的标题将会显示在图表上方
- 对齐方式：设置的对齐方式影响到所有的维度值、指标值和指标名
- 显示：当指标卡配置有维度时，可配置单行最多展示的维度数，超过会换行展示
- 指标样式：展示指标名，可配置指标名称和指标值的字体颜色和大小
- 维度样式：配置有维度时，可配置维度名称的字体颜色和大小，以及最多展示的维度总个数
- NULL值显示：针对工作表内的NULL值可根据设置的情况显示结果
- 外观设置：设置本组件的底色、边框颜色和边框粗细

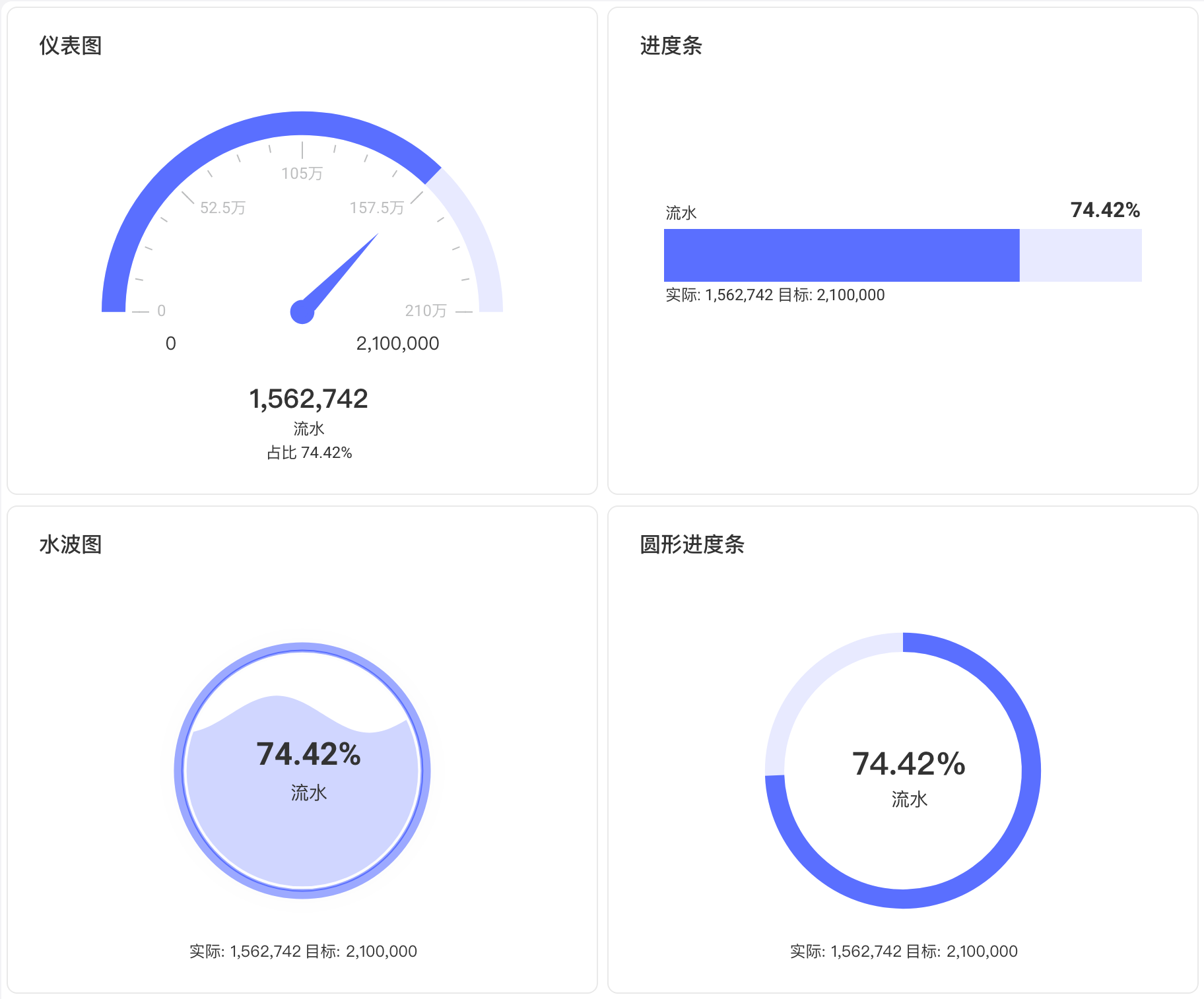

进度图
进度条、圆形进度条、水波图和仪表图。
数据配置部分，需要至少配置一个指标，一个目标值。过滤为可配置项。
样式配置部分包含以下：
- 图表标题：打开后，图表的标题将会显示在图表上方
- 当前值目标值：调整当前值和目标值文本的颜色、字号和位置。
- 指标样式：调整指标名称和占比文本的颜色、字号和小数位数。
- 进度条/水波图/仪表图样式：调整组件的模式、透明度和外环粗细。
- 颜色设置：调整组件的颜色。
- 外观设置：设置本组件的底色、边框颜色和边框粗细

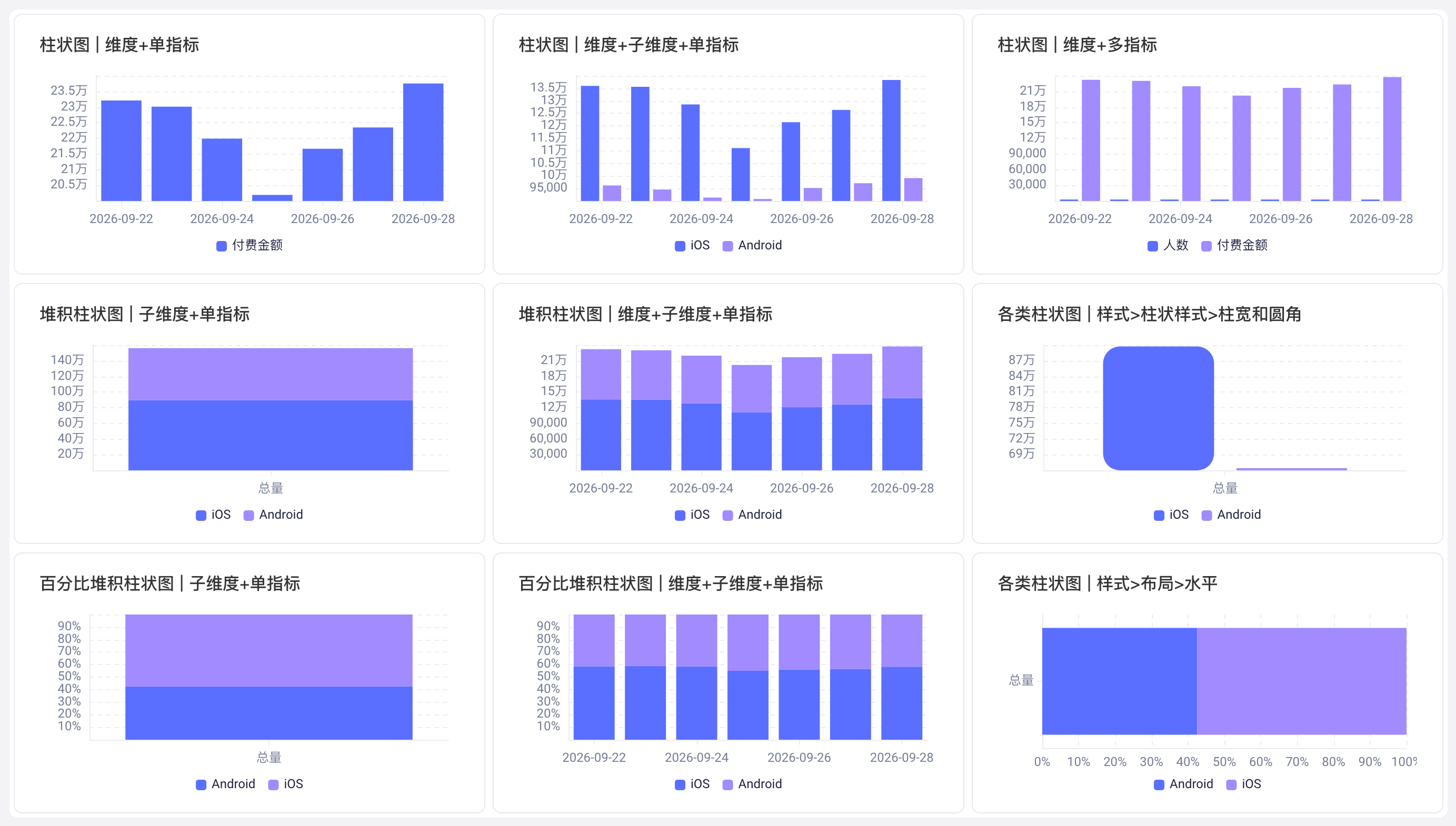

柱状图
堆积柱状图、百分比堆积柱状图的设置同柱状图。
数据配置部分，需要至少配置一个指标，维度、子维度、过滤和排序为可配置项。
样式配置部分包含以下：
- 图表标题：打开后，图表的标题将会显示在图表上方
- 柱状样式：设置柱框和柱图圆角
- 图表切换：可在水平和垂直柱图之间切换，以及在堆积柱图、百分比堆积柱图之间切换
- 坐标轴：设置坐标轴的显示与否，标签间隔，X轴可设置标签的显示角度，Y轴可设置最大最小值
- 显示条数：配置柱状图渲染时X轴的维度数上限，以及子维度数上限
- 外观设置：设置本组件的底色、边框颜色和边框粗细

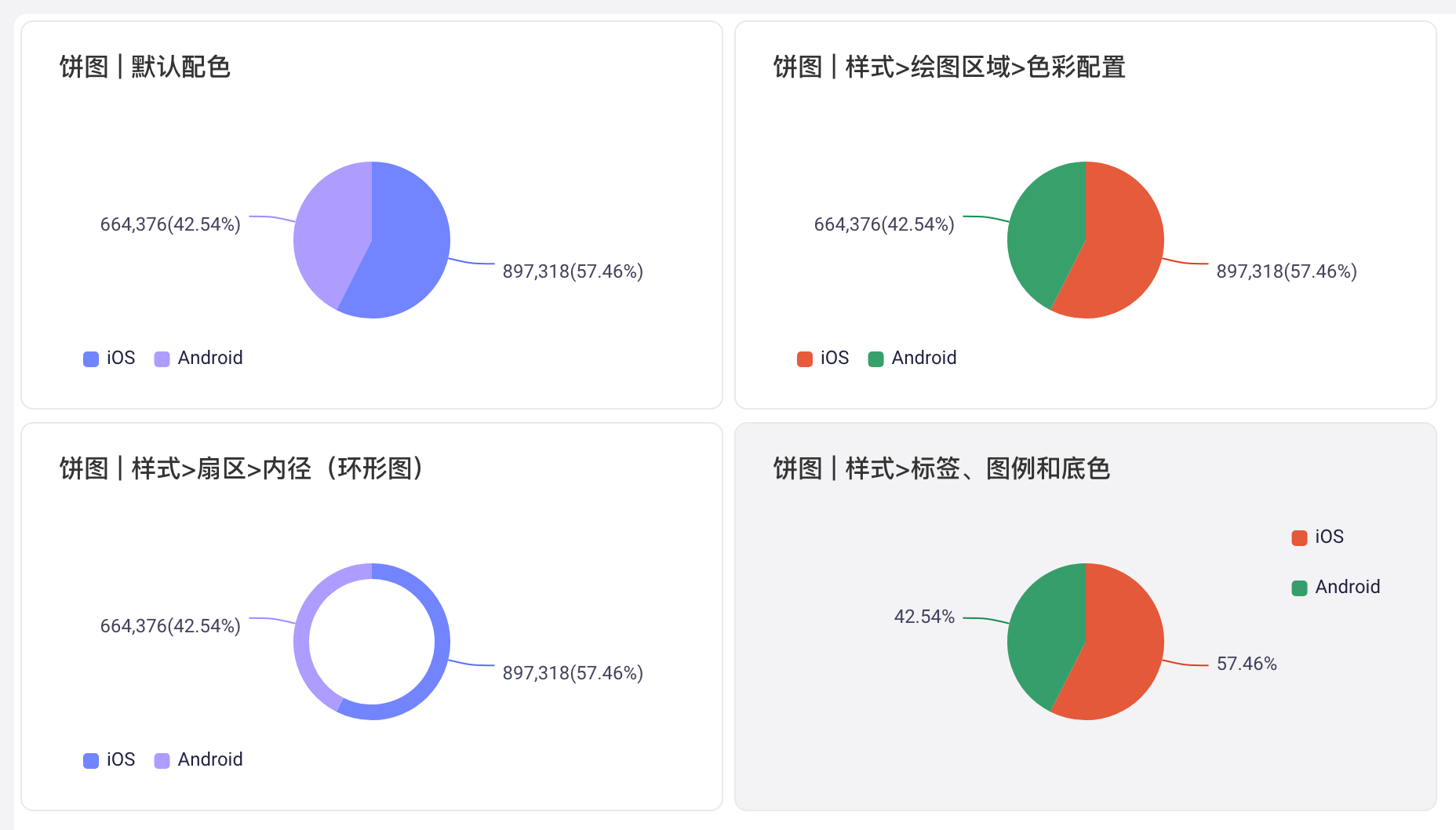

饼图
数据配置部分，必须配置维度（作为扇区分类）和指标（作为扇区占比），分组、颜色、尺寸、过滤为可配置项，不支持设置排序（饼图没有排序逻辑）
样式配置部分包含以下：
-
图表标题：打开后，图表的标题将会显示在图表上方
-
绘图区域：可以指定维度值的颜色，并设置填充透明度（默认85%）
-
坐标轴
- 扇区数：影响饼图上展示的扇区数量，超过的维度值的数据将聚合为“其他”
- 扇区半径：影响饼图大小
- 内径：影响中间空白部分大小（即变成环形），默认0
- 内描边：为扇区增加描边
-
标签
- 显示标签：默认显示，可不开启
- 开启后，可额外配置维度、指标、百分比是否展示
-
图例
- 显示图例：默认显示，可不开启
- 位置：居上、居下（默认）、居左、居右
- 对齐方式：左（默认）、中、右
-
NULL值显示：针对工作表内的NULL值可根据设置的情况显示结果
-
外观设置：设置本组件的底色、边框颜色和边框粗细

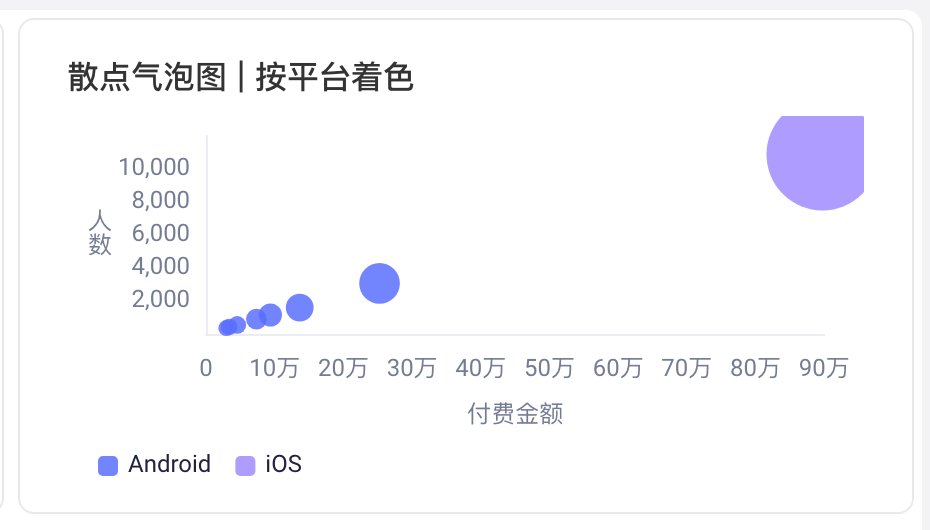

散点/气泡图
数据配置部分，必须配置X轴、Y轴指标以及分组；尺寸、过滤为可配置项，不支持设置排序。
样式配置部分包含以下：
-
图表标题：打开后，图表的标题将会显示在图表上方
-
绘图区域：可以指定维度值的颜色，并设置填充透明度（默认85%）
-
坐标轴：设置坐标轴的显示与否，标签间隔，X轴可设置标签的显示角度，Y轴可设置最大最小值
-
网格线：控制图上是否展示网格线
-
图例
- 显示图例：默认显示，可不开启
- 位置：居上、居下（默认）、居左、居右
- 对齐方式：左（默认）、中、右
-
NULL值显示：针对工作表内的NULL值可根据设置的情况显示结果
-
外观设置：设置本组件的底色、边框颜色和边框粗细

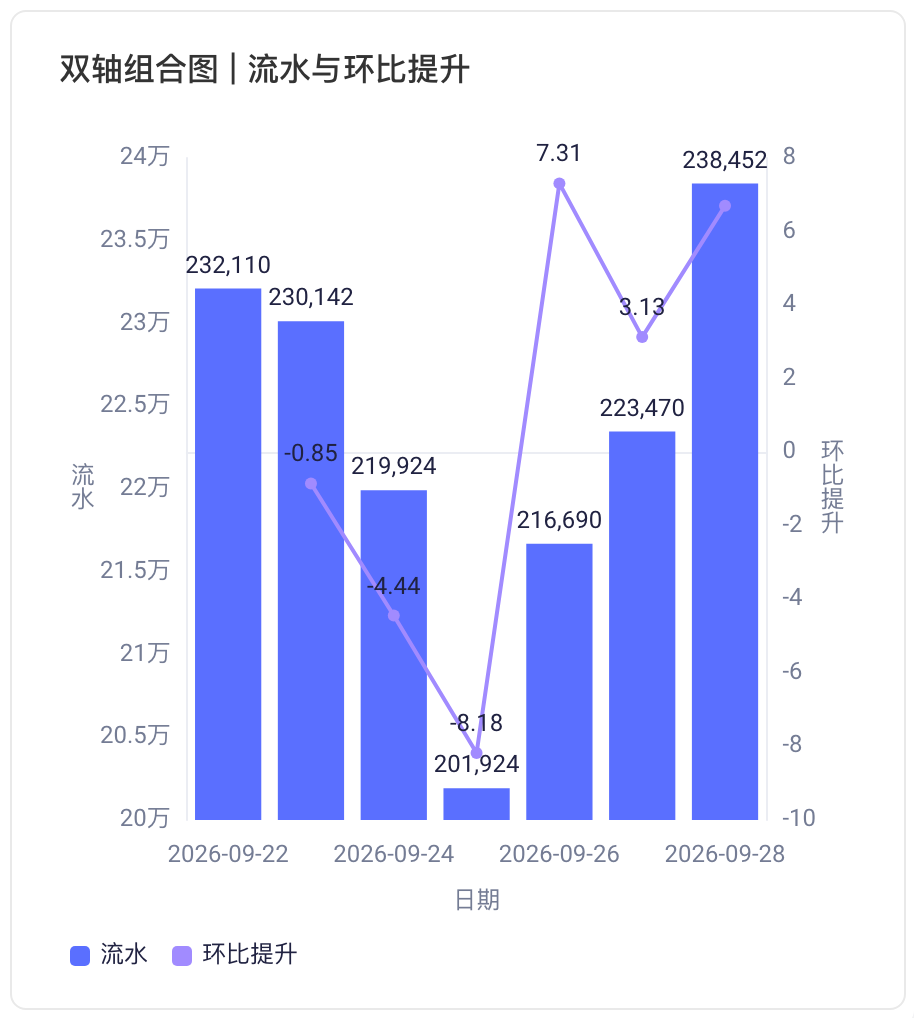

双轴组合图
数据配置部分，必须配置一个主轴指标或次轴指标，维度、子维度、过滤和排序为可配置项。
双轴组合图特有的样式配置部分包含以下：
- 图表切换：可为主轴和次轴分别设置图表类型，支持柱状图、堆积柱状图、百分比堆积图或折线图
- 折线样式：同折线图配置一致
- 柱状样式：同柱状图配置一致
